Unsere 1500KvaTrockentransformatorenmüssen vor der Produktion entworfen werden, und bei der Bestätigung des Designs des Transformators müssen wir auf die beiden Aspekte der Wicklung und der Isolierung achten.
Stellen Sie zunächst sicher, dass die Zeichnungen mit der Produktion des Produkts übereinstimmen, und bestätigen Sie, dass die Kapazität korrekt ist. Sehen Sie sich dann die Leitungsstärke an. Ermitteln Sie die Leitungsstärke, um die Anzahl der Windungen zu bestätigen. Stellen Sie zweitens fest, welche Art von Verdrahtung vorliegt. Sehen Sie sich bei Hochspannung die Zeichnungen an, um die Abzweigung zu ermitteln. Zählen Sie die Anzahl der Windungen am Kopf. Bei Niederspannung sehen Sie sich an, welche Art von Wicklung es gibt, die Länge des Kopfs, die Position der Transposition, die Innen- und Außendurchmesser der Wicklung, die Amplitudengröße usw.
Zweitens berechnen Sie anhand der Spule im Kettfaden die Länge und Breite der Papierröhre aus Karton und ermitteln dann anhand der Zeichnungsnummer die Länge des Endes der Isolierungszeichnung, einschließlich der Ölkanalpolster und der Dicke des gewellten Ölkanals. Ermitteln Sie daraus wiederum das Ende des Kreises und die obere und untere Eisenjochisolierung.
| Nennleistung (kVA) | Hochspannung (kV) | Hochspannungsabgriffsbereich (%) |
Niederspannung(kV) | Vektorgruppensymbol | Leerlaufverlust (kW) |
Lastverlust (kW) | Leerlaufverlust (kW) |
Lastverlust (kW) | Kurzschlussfestigkeit (%) |
Leerlaufstrom (%) |
| Modell 10 | Modell 12 | |||||||||
| 30 | 6 6.3 10 10.5 11 |
±2 × 2.5 oder ±5 |
0.4 | Dyn11 oder Yyn0 |
0.19 | 0.71 | 0.15 | 0.71 | 4.0 | 2.0 |
| 50 | 0.27 | 0.1 | 0.215 | 0.1 | 2.0 | |||||
| 80 | 0.37 | 1.57 | 0.295 | 1.57 | 2.0 | |||||
| 100 | 0.4 | 1.85 | 0.32 | 1.85 | 1.5 | |||||
| 125 | 0.47 | 2.13 | 0.375 | 2.13 | 1.5 | |||||
| 160 | 0.54 | 2.53 | 0.430 | 2.53 | 1.3 | |||||
| 200 | 0.62 | 2.76 | 0.495 | 2.76 | 1.1 | |||||
| 250 | 0.72 | 3.47 | 0.575 | 3.47 | 1.1 | |||||
| 315 | 0.88 | 3.99 | 0.705 | 3.99 | 1.0 | |||||
| 400 | 0.98 | 4.88 | 0.785 | 4.88 | 1.0 | |||||
| 500 | 1.16 | 5.88 | 0.93 | 5.88 | 1.0 | |||||
| 630 | 1.30 | 5.96 | 1.04 | 5.96 | 6.0 | 0.85 | ||||
| 800 | 1.52 | 6.96 | 1.215 | 6.96 | 0.85 | |||||
| 1000 | 1.77 | 8.13 | 1.415 | 8.13 | 0.85 | |||||
| 1250 | 2.09 | 9.69 | 1.67 | 9.69 | 0.85 | |||||
| 1600 | 2.45 | 11.73 | 1.96 | 11.73 | 0.85 | |||||
| 2000 | 3.05 | 14.45 | 2.44 | 14.45 | 0.85 | |||||
| 2500 | 3.6 | 17.17 | 2.88 | 17.17 | 0.7 | |||||

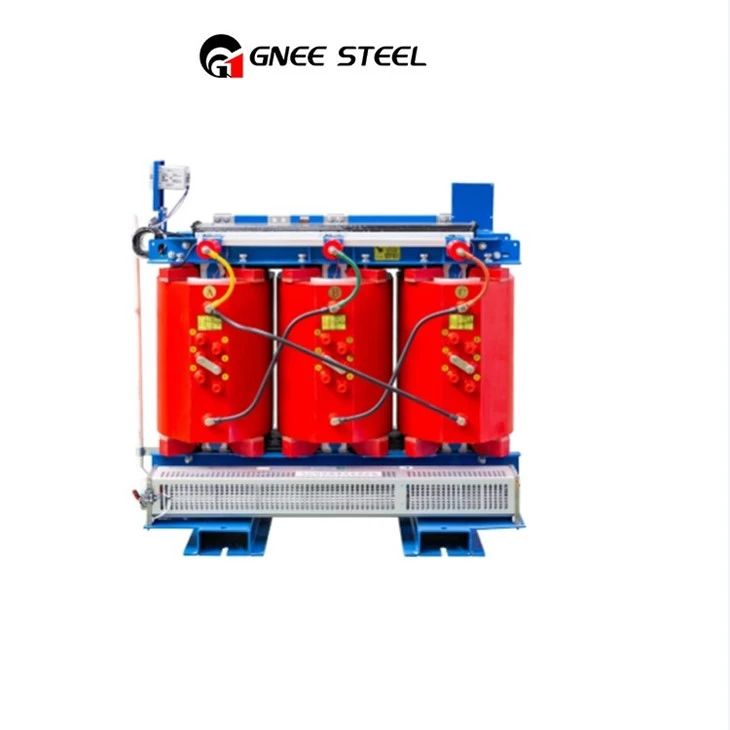

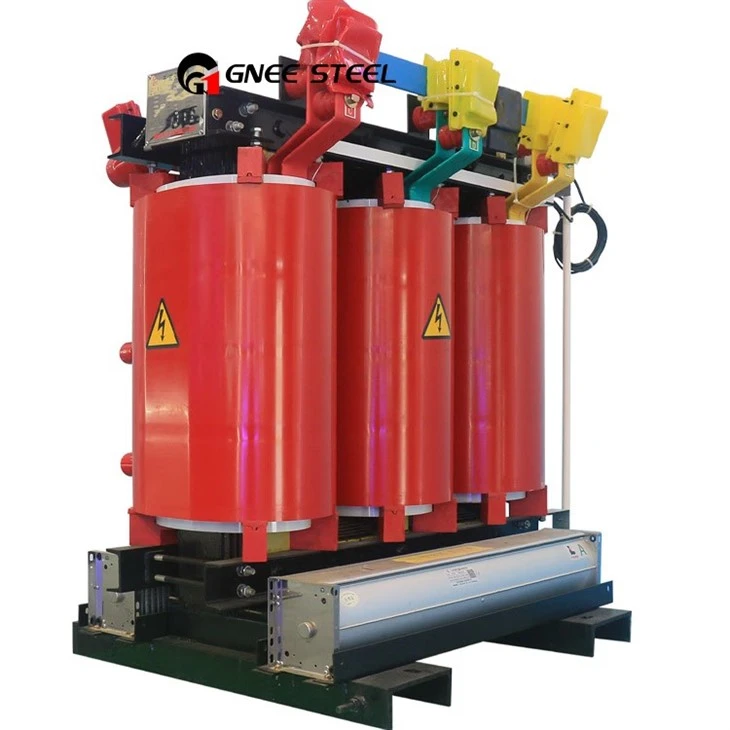

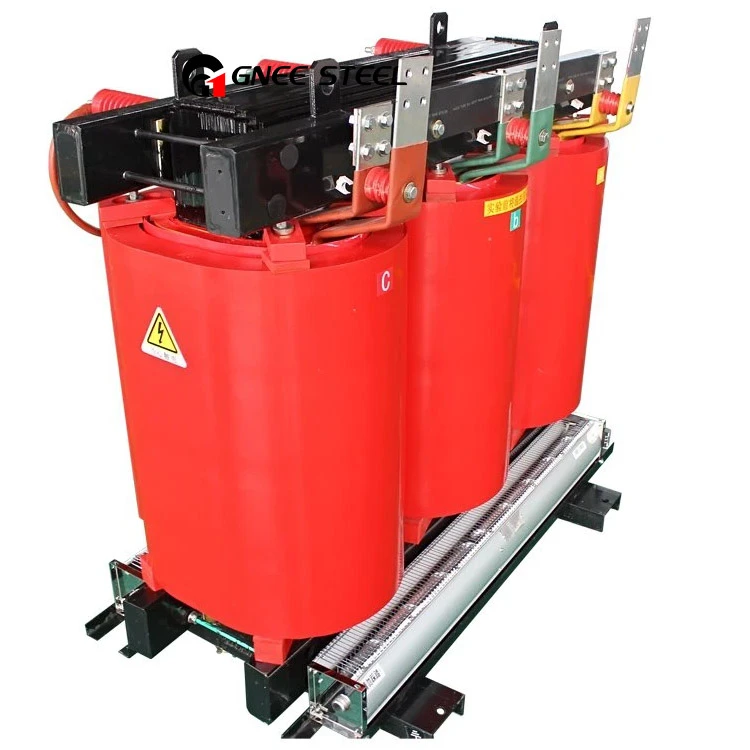

1500 kva Trockentransformatoren
Trockentransformator-Funktion
- Die Kapazität der Trockentransformatoren ist recht groß. Trockentransformatoren für Verteilungssysteme werden mit Kapazitäten zwischen 50 und 2.500 KVA gebaut, Trockentransformatoren mit Kapazitäten zwischen 10.000 und 20.000 KVA / 35 KV und in Zukunft wird die Produktivität sogar noch höher sein.
- Trockentransformatoren werden häufig in Stromverteilungssystemen, Eigenverbrauchssystemen von Kraftwerken, Erregersystemen, Stromversorgungssystemen für Lokomotiven auf der Eisenbahn, in U-Bahnen und in Kernkraftwerken von Privathaushalten eingesetzt. Trockentransformatoren werden auch häufig in Hotels, Stadien, petrochemischen Anlagen, Flughäfen und Bohrinseln verwendet, insbesondere dort, wo strenge Brandschutzanforderungen gelten.
- Trockentransformatoren können einer Überlastung standhalten. An Orten, an denen die Last im Tagesverlauf nicht gleichmäßig ist, wie z. B. bei der Beleuchtung von Elektrizität, in Kulturbereichen, bei Klimaanlagen usw., ist die Kapazität der Trockentransformatoren kleiner als die Last, um ihre Überlastungskapazität auszunutzen. Die Hauptbetriebszeit eines Transformators ist Über- oder Unterlast. Durch die Verwendung von Trockentransformatoren ist es möglich, ihre Reservekapazität zu reduzieren oder die Anzahl der Reserve-Trockentransformatoren zu verringern.
unsere gNEE-Fabrik
Verpackung & Versand
Test erstellen
Ausstellungsfotos
Kundenbesuchsfall
gNEE Teams
Unser Unternehmen hat das internationale Qualitätszertifizierungssystem ISO 9001 bestanden. Wir können Produkte an die Anforderungen unserer Kunden anpassen. Unser Qualitätskontrollpersonal und unser Forschungs- und Entwicklungsteam arbeiten kontinuierlich daran, die strikte Einhaltung internationaler Standards sicherzustellen. Jede Warencharge wird vor der Auslieferung an unsere Kunden streng geprüft und wir liefern den Kunden ein Prüfzertifikat.
